Önfúró lemezcsavar trapézlemezhez: típus, hossz, EPDM alátét
Trapézlemez tetőt rögzíteni elsőre egyszerűnek tűnik: fúrd át és húzd meg. A gyakorlatban viszont a csavar típusán, hosszán és az alátét meghúzásán múlik, hogy két év múlva is szivárgásmentes marad-e a tető.
Trapézlemez tetőt vagy homlokzatot rögzíteni elsőre egyszerűnek tűnik: fúrd át és húzd meg. A gyakorlatban viszont a csavar típusán, hosszán és az alátét minőségén múlik, hogy két év múlva is szivárgásmentes marad-e a tető. Ebben a cikkben végigvesszük, mit érdemes tudni a választásról.
Önfúró vagy önmetsző?
Az önfúró csavar vége kis fúróhegyben végződik. Ez átfúrja a fém alátétszerkezetet, tehát nem kell előfúrni – ez adja a sebességét. Minden fúróhegynek van azonban fúrási kapacitása: azt mondja meg, milyen vastag acélt képes átfúrni. A tipikus 4,8 mm-es tetőcsavar 2 mm körüli lemezvastagságig dolgozik, vastagabb tartószerkezethez nagyobb, hosszabb fúróhegyű típus kell.
Az önmetsző csavar hegyes végű, előfúrt furatba megy, és a menet maga vágja ki a menetet a lemezben. Fába vagy előkészített furatba dolgozik, illetve ott, ahol a fúróhegy már nem érne el a szerkezetig.
Gyakori hiba, hogy túl hosszú önfúró csavart használnak vékony szerkezethez. Ilyenkor a fúróhegy még a lemezben van, amikor a menet már fogna – a csavar megáll, felmelegszik, és kiégeti a furatot ahelyett, hogy behúzna.
Az EPDM alátét nem opcionális
Tetőn és homlokzaton a csavar egyben a vízzárás is. A fém alátétre vulkanizált EPDM gumitömítés az, ami a furatot lezárja: behúzáskor kissé kilapul, és kitölti a lemez és a csavarfej közti hézagot.
Két dolgon múlik, hogy működik-e:
A meghúzás mértékén. Az alátétnek éppen csak ki kell domborodnia a fém alátét pereme alól. Ha alulhúzod, nem tömít. Ha túlhúzod, a gumi kipréselődik, megreped, és két-három év alatt tönkremegy. Érdemes nyomatékhatárolós behajtót használni.

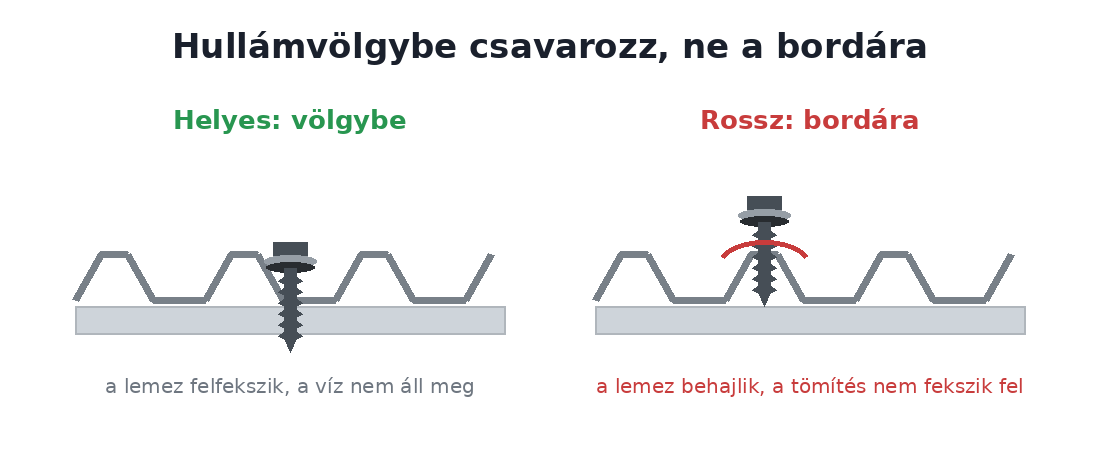

A csavar helyzetén. Trapézlemeznél a hullámvölgybe csavarozz, mert ott fekszik fel a lemez a szerkezetre, és ott nem áll meg a víz a csavarfej körül. A bordatetőre kerülő csavar meghajlítja a lemezt, és a tömítés nem tud egyenletesen felfeküdni.
Melyik fejtípus hova való?
Hatlapfejű önfúró csavar (DIN 7504K)
A klasszikus tetőcsavar. Dugókulccsal hajtod be, nagy nyomaték adható át, és a széles fej alatt van hely az EPDM alátétnek. 3,9-től 6,3 mm átmérőig, 9,5-től 160 mm hosszig – ez a fő munkalóháta a trapézlemezes szerkezeteknek.
Sorolócsavar
Rövid, redukált fúróhegyű csavar, amivel lemezt lemezhez rögzítesz: az átfedéseket, a szegélyeket, az oromdeszkát. Azért redukált a hegye, hogy két vékony lemez között ne kelljen sokat fúrnia. Lencsefejű és EPDM alátétes kivitelben is kapható, 4,8 mm átmérőben, 19-től 55 mm-ig.
Tányérfejű (Opel) csavar
Széles, lapos fejjel, ott, ahol nagy felületen kell megfogni a vékony lemezt, és nincs szükség tömítésre – belső szerkezet, bádogos munka, szerelvényrögzítés. 4,2 mm átmérőben, önfúró és önmetsző kivitelben is.
Szendvicspanel csavar
Hosszú, 5,5 mm-es kivitel 60-tól 230 mm-ig, a panel teljes vastagságán átérve. Külön No3 és No5 fúróhegy-változatban, a tartószerkezet vastagságához igazodva.
Hossz: a bordamagasság dönt
A csavarnak át kell érnie a lemezen, a szigetelésen és a tartószerkezeten, és legalább 3 menetnyit túl kell érnie a szerkezet túloldalán. Trapézlemeznél a bordamagasságot is bele kell számolni, ha bordára csavarozol. Néhány tipikus eset:
| Trapézlemez fém szerkezetre, völgybe | 4,8x19 – 4,8x25 mm |
|---|---|
| Trapézlemez fa szerkezetre | 4,8x35 – 6,3x45 mm |
| Lemez-lemez átfedés, szegély | 4,8x19 – 4,8x25 mm (sorolócsavar) |
| Bordára csavarozás 35 mm bordával | 6,3x60 – 6,3x80 mm |
| Szendvicspanel, 60–100 mm | 5,5x100 – 5,5x160 mm |
Szín: a csavarfej is látszik
Egy tetőn több ezer csavarfej van. Ha a színük elüt a lemeztől, az messziről feltűnik – ezért készülnek a tetőcsavarok festett fejjel, a lemezek RAL színeihez igazodva.

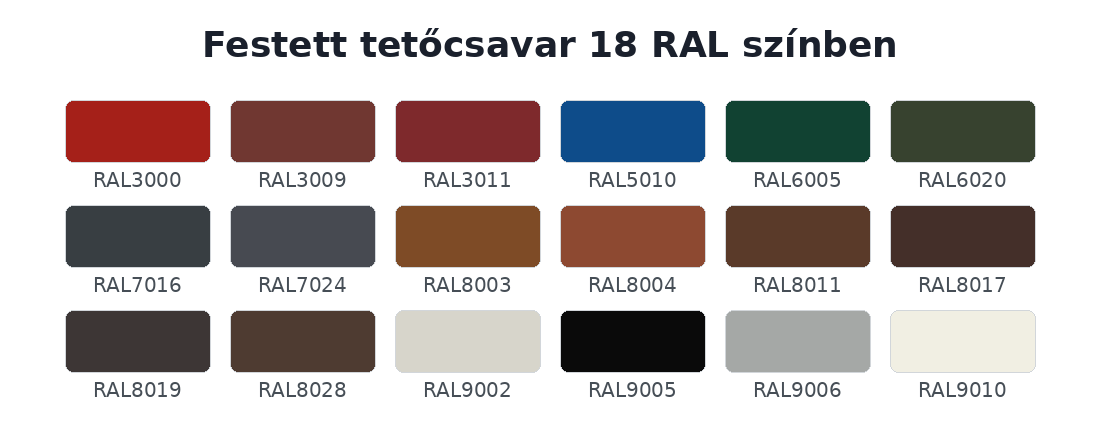

A festett hatlapfejű csavarjaink 18 RAL színben érhetők el: a barna árnyalatoktól (RAL8003, RAL8004, RAL8011, RAL8017, RAL8019, RAL8028) a vörösökön (RAL3000, RAL3009, RAL3011) és a szürkéken (RAL7016, RAL7024, RAL9002, RAL9006) át a zöldekig (RAL6005, RAL6020), plusz kék, fehér és fekete.
Két gyakorlati tanács: a lemez RAL kódját nézd meg a szállítólevélen, ne szemre válassz, mert például a RAL8017 és a RAL8019 egymás mellett látványosan eltér. És mindig rendelj néhány százalékkal többet – utólag pótolni ugyanabból a színből kellemetlen tud lenni.
Összefoglalva
Fém szerkezethez önfúró, fához vagy előfúrt furatba önmetsző. Tetőre és homlokzatra mindig EPDM alátétes, a hullámvölgybe csavarozva, nyomatékhatárolóval meghúzva. Lemez-lemez kötéshez sorolócsavar. A hossznál számold bele a bordamagasságot és a szigetelést, és hagyj legalább 3 menetnyi túlnyúlást. A színt pedig a lemez RAL kódjához válaszd, ne szemre.
