Mit jelent a 8.8 a csavaron?
A hatlapfejű csavarok fején ott van egy szám: 8.8, 10.9, néha 12.9. A legtöbben átnéznek rajta, pedig ez a csavar legfontosabb adata — fontosabb, mint a bevonat, és sokszor fontosabb, mint a méret. Két egyforma kinézetű M10-es csavar teherbírása között háromszoros különbség is lehet.
A jó hír, hogy a jelölés logikus, és két perc alatt megtanulható.
Hol találod a jelölést?
Hatlapfejű csavarnál a fej tetején, beütve vagy domborítva. Belső kulcsnyílású (imbusz) csavarnál szintén a fejen, a kulcsnyílás mellett. Rozsdamentes csavarnál más jelölést találsz — erre mindjárt visszatérünk.
Kisebb méreteknél, körülbelül M5 alatt, gyakran nincs jelölés, mert nem fér rá. Ilyenkor a termék adatlapja mondja meg az osztályt.
A szám mellett gyakran találsz még egy rövidítést vagy logót: ez a gyártó azonosítója, nem a minőségé. Néha egy nyíl vagy bevésés is látszik, ami balmenetet jelez — ez ritka, de ha egy csavar sehogy sem akar kijönni, érdemes ránézni.

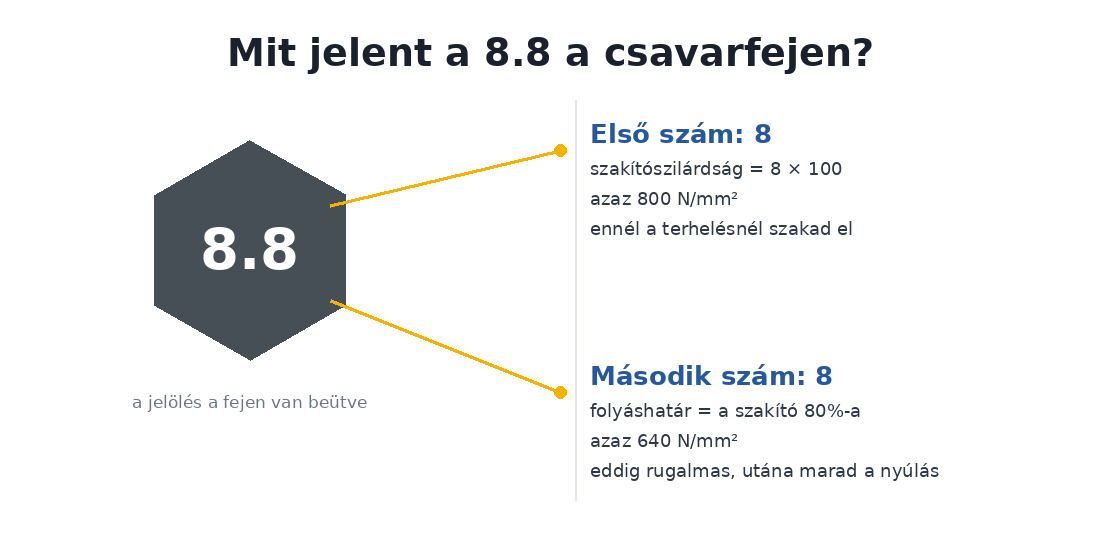

Mit jelent a két szám?
Az első szám: mennyit bír szakadásig
Szorozd meg százzal, és megkapod a szakítószilárdságot newton per négyzetmilliméterben. A 8.8-as csavar első száma 8, tehát 800 N/mm² terhelésnél szakad el. A 10.9-es 1000-nél, a 12.9-es 1200-nál.
A második szám: meddig marad rugalmas
Ez a folyáshatár aránya a szakítószilárdsághoz képest, tizedekben. A 8.8-asnál a második 8 azt jelenti, hogy a folyáshatár a szakítószilárdság 80%-a: 800 × 0,8 = 640 N/mm².
A folyáshatár gyakorlatilag fontosabb szám, mint a szakítószilárdság. Eddig a pontig a csavar rugalmasan nyúlik, és terhelés megszűntével visszaáll. Fölötte maradandóan megnyúlik — a kötés meglazul, az előfeszítés elvész, és a csavar akkor sem lesz újra jó, ha nem szakadt el. Egy túlhúzott csavar ezért nem „még mindig jó", hanem csere.

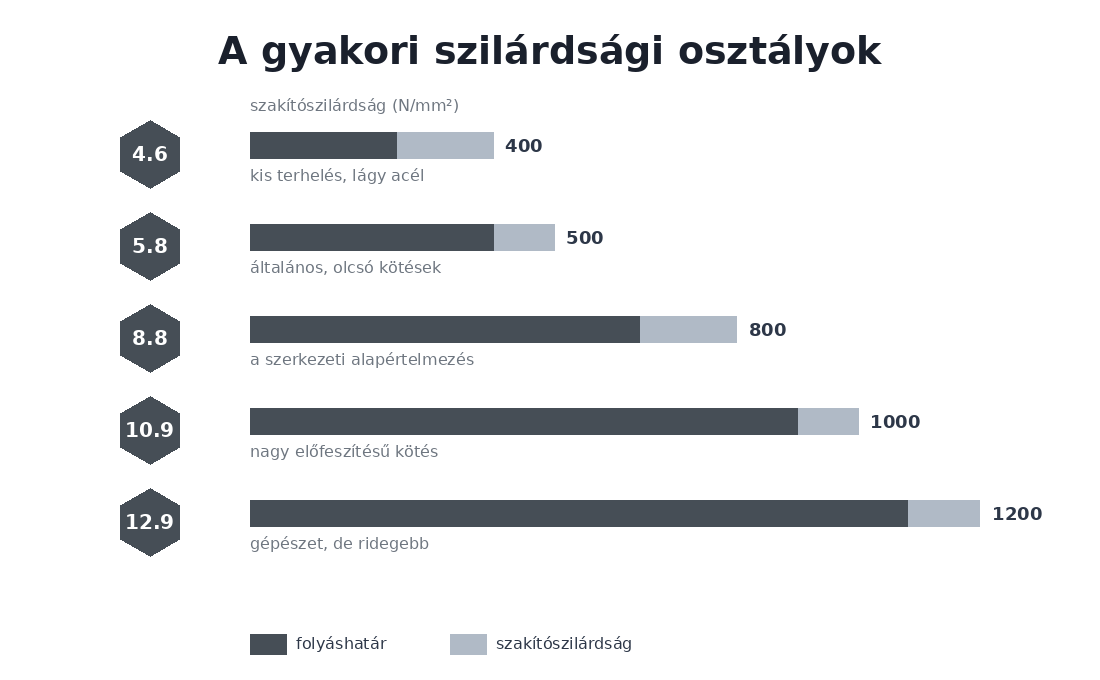

A gyakori osztályok
A kereskedelemben öt osztállyal találkozol rendszeresen.
- 4.6 — lágy acél, kis terhelésű kötésekhez. Olcsó, és sok hétköznapi feladatra bőven elég.
- 5.8 — általános célú, gyakori a barkácsboltokban.
- 8.8 — a szerkezeti alapértelmezés. Ha nincs külön előírás, ez a jó választás gépészeti és építési kötésekhez.
- 10.9 — nagy előfeszítésű kötésekhez, acélszerkezetben, gépalapoknál.
- 12.9 — a legmagasabb elterjedt osztály, jellemzően belső kulcsnyílású csavaroknál, gépépítésben.
A metrikus csavarok között mindegyik osztály elérhető, méret és kivitel szerint szűrve.
Mit jelent ez kilogrammban?
A N/mm² önmagában nehezen elképzelhető, ezért nézzünk egy példát. Egy M10-es csavar teherviselő keresztmetszete nagyjából 58 mm². Ha ez 8.8-as osztályú, akkor a 640 N/mm²-es folyáshatárral számolva körülbelül 37 kN-ig marad rugalmas — ez durván 3,7 tonna húzóerőnek felel meg.
Ez tiszteletet parancsoló szám, de két dolgot ne felejts el. Egyrészt ez a csavar teherbírása, nem a kötésé: ha az anya gyengébb, a menet kevés, vagy az anyag, amibe hajtod, enged, akkor a gyengébb láncszem dönt. Másrészt a tényleges, biztonsággal terhelhető érték ennél jóval alacsonyabb, mert a tervezés biztonsági tényezőkkel dolgozik.
Ezért a számokat tájékozódásra használd, ne méretezésre. Teherhordó szerkezetnél a méretezés tervezői feladat.
Facsavaron és lemezcsavaron nincs ilyen jelölés
A szilárdsági osztály a metrikus menetes csavarok rendszere. A facsavarokon, faforgácslap csavarokon és lemezcsavarokon ezért hiába keresed — ott más szempontok számítanak.
Ezeknél nem egy számon múlik a teherbírás, hanem azon, hogy a menet mennyire kapaszkodik meg az anyagban. Egy facsavar tartását a fa sűrűsége, a nedvességtartalma és a bemenő menethossz határozza meg, nem a csavar acéljának a szakítószilárdsága. Ezért van az, hogy ugyanaz a csavar keményfában sokszorosát bírja annak, mint laza fenyőben.
Az A2 és az A4 nem szilárdsági osztály
Ez a leggyakoribb félreértés. Az A2 és az A4 anyagminőséget jelöl, nem teherbírást: ausztenites rozsdamentes acélt. Az A4 molibdént is tartalmaz, ezért a kloridos korróziónak jobban ellenáll — tengerparti, uszodai vagy vegyi környezetbe való.
A rozsdamentes csavarokon a szilárdság külön szerepel, kötőjellel: az A2-70 jelölésben a 70 azt jelenti, hogy a szakítószilárdság 700 N/mm². Ez nagyjából a 8.8-as acélcsavar alatt van, tehát a rozsdamentes nem erősebb, hanem korrózióállóbb. Ahol nagy terhelés és nedvesség is van, ezt külön mérlegelni kell.
Az anya is számít
Hiába veszel 10.9-es csavart, ha 6-os anyát csavarsz rá: a kötés az anyánál fog tönkremenni. Az anya szilárdsági osztálya legyen legalább akkora, mint a csavaré. Az anyákon egy szám szerepel — a 8-as anya 8.8-as csavarhoz való, a 10-es a 10.9-eshez.
Rozsdamentes csavarhoz rozsdamentes anyát és alátétet használj, mert a vegyes fémpárosítás nedves környezetben korróziót indít. Az anyák és alátétek kategóriában az osztály a termékadatoknál szerepel.
Mikor árt az erősebb csavar?
Kézenfekvőnek tűnik, hogy ha bizonytalan vagy, végy nagyobb osztályt. A gyakorlatban ez nem mindig jó ötlet.
A magasabb osztályú csavar keményebb, de ridegebb. A 8.8-as még megnyúlik, mielőtt elszakadna, és ez a nyúlás előrejelzi a bajt. A 12.9-es ehelyett figyelmeztetés nélkül, hirtelen törik — dinamikus, ütésszerű terhelésnél ez hátrány.
A nagy szilárdságú csavarok érzékenyek a hidrogénridegedésre is, ami galvanikus bevonatolás során kerülhet az anyagba, és hónapokkal később okoz váratlan törést. Ezért a 12.9-es osztályt jellemzően bevonat nélkül vagy speciális eljárással kezelve forgalmazzák.
Az ökölszabály: ahol nincs külön előírás, a 8.8 a jó alapértelmezés. A 10.9-et és a 12.9-et akkor használd, ha a tervező vagy a gépkönyv kifejezetten azt írja elő.
Hogyan ismerd fel, mit kaptál?
Ha bontott, régi csavarral dolgozol, és nincs rajta olvasható jelölés, abból indulj ki, hogy alacsony osztályú. Biztonsági szerepű kötésbe ismeretlen eredetű csavart ne tegyél — néhány száz forintot spórolsz vele, és egy szerkezet múlhat rajta.
Új beszerzésnél a termékleírásban mindig szerepel az osztály. Ha nincs ott, az önmagában információ: a megbízható forgalmazó kiírja.
Meghúzási nyomaték
A szilárdsági osztályhoz tartozik egy ajánlott meghúzási nyomaték is, amit nyomatékkulccsal lehet betartani. Itt egy fontos buktató van: a táblázati érték a kenés állapotától függ. Ugyanaz a nyomaték olajozott meneten lényegesen nagyobb előfeszítést hoz létre, mint száraz, horganyzott meneten — akár 30-40 százalékkal.
Ha nyomatékkulccsal dolgozol, nézd meg, mire vonatkozik a megadott érték. Ha nincs rá adatod, a száraz menetre vonatkozó, konzervatívabb értéket vedd alapul.
Összefoglalva
Az első szám a szakítószilárdság száza, a második a folyáshatár aránya. A 8.8 a legtöbb feladatra elég, és az anya osztálya mindig érje el a csavarét. Az A2 és A4 nem erősebb, hanem korrózióállóbb. És a legfontosabb: a túlhúzott csavar nem jó csavar, hanem hulladék.
Ha a bevonat kérdése is nyitott, arról külön írtunk: horganyzott, sárga, foszfátozott vagy rozsdamentes. A teljes kínálatot a csavarok között találod.
